ค้ำยันทางสถาปัตยกรรม องค์ประกอบและการใช้งาน
สรุปใจความสำคัญ
- ค้ำยันเป็นได้ทั้งองค์ประกอบเชิงโครงสร้างเพื่อรับน้ำหนักและองค์ประกอบเพื่อการตกแต่ง
- คอร์เบลและคอนโซลเป็นประเภทของค้ำยันที่พบบ่อยในงานสถาปัตยกรรม
- ในทางวิศวกรรม ค้ำยันทำหน้าที่เป็นตัวกลางในการยึดชิ้นส่วนขนาดเล็กเข้ากับชิ้นส่วนที่ใหญ่กว่า
ค้ำยัน (Bracket) คือองค์ประกอบทางสถาปัตยกรรมที่ยื่นออกมาจากผนังหรือโครงสร้างหลัก โดยมีวัตถุประสงค์หลักเพื่อใช้ในการรับน้ำหนักของส่วนที่ยื่นออกมา หรือเพื่อเสริมความแข็งแรงให้กับมุมของโครงสร้าง นอกจากนี้ในหลายกรณี ค้ำยันยังถูกนำมาใช้เป็นองค์ประกอบในการตกแต่งเพื่อความสวยงาม วัสดุที่ใช้ในการสร้างค้ำยันมีความหลากหลาย ขึ้นอยู่กับรูปแบบของอาคารและหน้าที่การใช้งาน เช่น ไม้ หิน ปูนปลาสเตอร์ โลหะ หรือวัสดุสังเคราะห์สมัยใหม่
หน้าที่และการใช้งาน
ค้ำยันสามารถรองรับองค์ประกอบทางสถาปัตยกรรมได้หลากหลายประเภท ดังนี้:
- ส่วนโครงสร้างภายนอก: ใช้รองรับระเบียง, ผนังส่วนบน (Parapets), ชายคา, คาน, หรือหลังคาเพอร์โกลา (Pergola)
- ส่วนประกอบภายใน: ใช้รองรับชั้นวางของ, กล่องปลูกต้นไม้ริมหน้าต่าง หรือใช้เป็นฐานรองรับรูปปั้น
- ระบบผนังสมัยใหม่: ในสถาปัตยกรรมร่วมสมัย ค้ำยันถูกนำมาใช้ในระบบการติดตั้งแผ่นกรุผนังภายนอก (Facade Cladding) และแผงกั้นภายในอาคาร
ในระบบชั้นวางของแบบปรับระดับได้ ค้ำยันอาจประกอบด้วยสองส่วน โดยส่วนรองรับแนวนอนจะติดตั้งเข้ากับแถบโลหะแนวตั้งที่มีช่องเสียบซึ่งยึดติดกับผนัง
งานประติมากรรมทางสถาปัตยกรรม

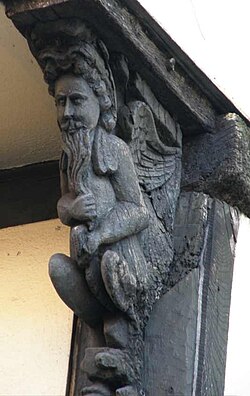

ค้ำยันมักถูกออกแบบให้เป็นงานประติมากรรมที่มีการแกะสลักลวดลายหรือรูปทรงม้วน (Scrolls) ซึ่งวิธีการสร้างขึ้นอยู่กับวัสดุ เช่น การแกะสลักไม้ การหล่อโลหะ หรือการขึ้นรูปปูนปลาสเตอร์ สำหรับอาคารในสไตล์ฟื้นฟูประวัติศาสตร์ (Historic Revival) อาจมีการใช้หินหล่อหรือวัสดุเรซินโฟมที่ทำสีเลียนแบบวัสดุธรรมชาติ
เป็นที่น่าสังเกตว่า ค้ำยันบางประเภทถูกติดตั้งเพื่อวัตถุประสงค์ในการตกแต่งเท่านั้น โดยไม่มีหน้าที่ในการรับน้ำหนักจริงในเชิงโครงสร้าง
ประเภทของค้ำยัน
ค้ำยันสามารถแบ่งออกเป็นประเภทหลักๆ ตามลักษณะการใช้งานและรูปแบบได้ดังนี้:
| ประเภท | ลักษณะเด่น | การใช้งานหลัก |
|---|---|---|
| คอร์เบล (Corbel) | ยื่นออกมาจากผนังโดยตรง มักมีการแกะสลักตกแต่ง | รองรับคาน, ซุ้มโค้ง (Arch) และองค์ประกอบโครงสร้างอื่นๆ |
| คอนโซล (Console) | มีลักษณะคล้ายคอร์เบลแต่เน้นความสวยงามมากกว่า | ใช้ภายในอาคาร เช่น รองรับชั้นวางของ หรือหิ้งเหนือเตาผิง |
| ค้ำยันรับน้ำหนัก (Support Bracket) | เน้นฟังก์ชันการใช้งานเชิงวิศวกรรม | รองรับระเบียงหรือหลังคากันสาด เพื่อถ่ายน้ำหนักลงสู่โครงสร้างหลัก |
นอกจากนี้ยังมีค้ำยันเฉพาะทางอื่นๆ เช่น ค้ำยันทับหลัง (Lintel brackets), ค้ำยันฟันปลา (Dentil brackets), ค้ำยันหน้าจั่ว (Gable brackets) และค้ำยันจันทัน (Rafter brackets)
ค้ำยันในเชิงวิศวกรรมเครื่องกล
ในทางวิศวกรรมเครื่องกล ค้ำยันหมายถึงส่วนประกอบตัวกลางที่ใช้สำหรับยึดชิ้นส่วนหนึ่งเข้ากับอีกชิ้นส่วนหนึ่งซึ่งมักจะมีขนาดใหญ่กว่า โดยมีลักษณะเด่นคือการเป็นตัวเชื่อมระหว่างสองส่วนประกอบ
รูปแบบพื้นฐานที่สุดคือรูปตัว L (L-shaped) เช่น ฉากรับชั้นวางของ โดยมีแขนแนวตั้งยึดติดกับผนังและแขนแนวนอนยื่นออกมาเพื่อรองรับวัตถุ เพื่อเพิ่มความสามารถในการรับน้ำหนัก ค้ำยันมักจะมีแขนที่สามพาดเฉียงระหว่างแขนแนวตั้งและแนวนอน หรือออกแบบเป็นรูปสามเหลี่ยมทึบ
ตัวอย่างอื่นๆ ของค้ำยันในเชิงวิศวกรรม ได้แก่ ตัวยึดโคมไฟจักรยานเข้ากับตัวรถ หรือห่วงยึดท่อประปาเข้ากับผนัง
การใช้งานเฉพาะทาง
ในระบบขนส่งมวลชน เช่น รถไฟฟ้าแบบล้อยาง มีการใช้ค้ำยันเฉพาะทางเพื่อรองรับแผ่นปิดรางที่สาม (Third rail coverboards) หรือรองรับราวประคอง (Guide bars)
คำถามที่พบบ่อย
คอร์เบล (Corbel) และคอนโซล (Console) ต่างกันอย่างไร?
คอร์เบลมักยื่นออกมาจากผนังเพื่อรองรับโครงสร้างหลัก เช่น คานหรือซุ้มโค้ง และมักพบในงานโครงสร้างภายนอก ในขณะที่คอนโซลมีลักษณะคล้ายกันแต่เน้นการตกแต่งมากกว่าและมักใช้ภายในอาคาร เช่น การรองรับชั้นวางของ
ค้ำยันจำเป็นต้องรับน้ำหนักเสมอไปหรือไม่?
ไม่จำเป็น ค้ำยันบางชนิดถูกออกแบบมาเพื่อความสวยงามเพียงอย่างเดียว (Ornamental) โดยไม่มีหน้าที่ในการรับน้ำหนักเชิงโครงสร้าง
วัสดุที่นิยมใช้ทำค้ำยันมีอะไรบ้าง?
วัสดุที่ใช้ขึ้นอยู่กับวัตถุประสงค์ เช่น ไม้ หิน ปูนปลาสเตอร์ โลหะ หรือในปัจจุบันมีการใช้เรซินโฟมทำสีเลียนแบบวัสดุธรรมชาติสำหรับอาคารสไตล์ย้อนยุค
