แผนภูมิ นิวไคลด์ การจัดระเบียบไอโซโทปและเสถียรภาพทางนิวเคลียร์

แผนภูมินิวไคลด์ (Chart of Nuclides) หรือที่รู้จักกันในชื่อ แผนภูมิเซเกร (Segrè chart) คือกราฟสองมิติที่ใช้แสดงไอโซโทปของธาตุเคมี โดยกำหนดให้แกนหนึ่งแทนจำนวนนิวตรอน (สัญลักษณ์ N) และอีกแกนหนึ่งแทนจำนวนโปรตอนหรือเลขอะตอม (สัญลักษณ์ Z) ในนิวเคลียสของอะตอม

จุดแต่ละจุดบนกราฟนี้จะแทนหนึ่งนิวไคลด์ (Nuclide) ไม่ว่าจะเป็นนิวไคลด์ที่ค้นพบแล้วหรือนิวไคลด์ในทางทฤษฎี การจัดระเบียบในลักษณะนี้ช่วยให้นักวิทยาศาสตร์เข้าใจคุณลักษณะของไอโซโทปได้ลึกซึ้งกว่าตารางธาตุทั่วไป เนื่องจากตารางธาตุจะแสดงเพียงข้อมูลของธาตุ แต่แผนภูมินิวไคลด์จะแสดงรายละเอียดของทุกไอโซโทปที่มีอยู่ของธาตุนั้นๆ

ประวัติการพัฒนา

ในช่วงปี ค.ศ. 1936 นักวิทยาศาสตร์ด้านนิวเคลียร์หลายท่าน เช่น Hans Bethe, M. Stanley Livingston, John J. Livingood และ Glenn Seaborg ได้ร่วมกันพัฒนาตารางไอโซโทปในรูปแบบต่างๆ อย่างไรก็ตาม Emilio Segrè นักฟิสิกส์ชาวอิตาลี เป็นบุคคลแรกที่พัฒนาแผนภูมิที่นำเสนอนิวไคลด์ทั้งหมดที่รู้จักในขณะนั้น ซึ่งได้รับการตีพิมพ์เมื่อวันที่ 15 พฤษภาคม ค.ศ. 1945 แม้ว่าในขณะนั้นข้อมูลบางส่วนจะถูกปกปิดเนื่องจากเป็นความลับทางทหารในช่วงสงครามโลกครั้งที่สอง

ลักษณะและการใช้งาน

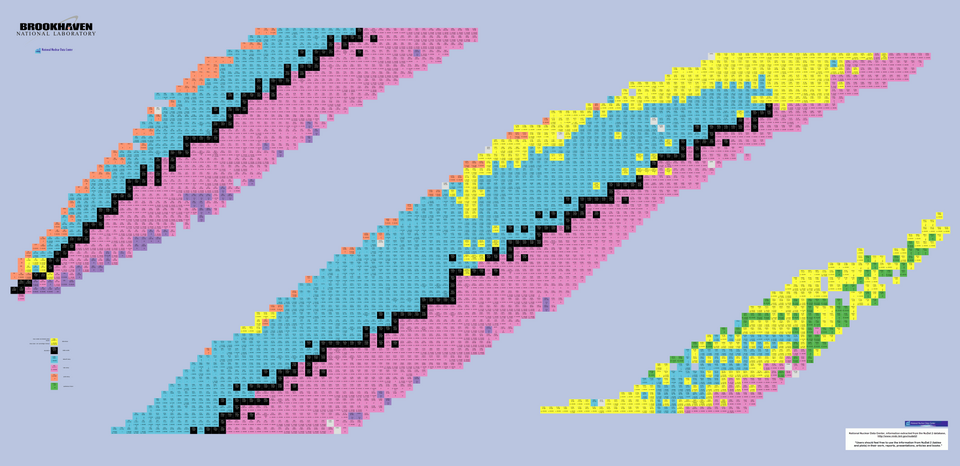

แผนภูมินิวไคลด์ทำหน้าที่เป็นแผนที่แสดงพฤติกรรมทางนิวเคลียร์หรือการสลายตัวทางกัมมันตรังสี ซึ่งแตกต่างจากตารางธาตุที่เน้นพฤติกรรมทางเคมี เนื่องจากไอโซโทปของธาตุชนิดเดียวกันจะมีสมบัติทางเคมีที่แทบจะไม่แตกต่างกัน (ยกเว้นไฮโดรเจน)

การจัดวางตำแหน่งในแผนภูมิจะใช้จำนวนนิวตรอนบนแกน X และจำนวนโปรตอนบนแกน Y โดยขยายขอบเขตไปจนถึงเส้นขอบเขตการหลุดของนิวตรอน (Neutron drip line) และโปรตอน (Proton drip line)

ในปัจจุบันมีแผนภูมินิวไคลด์ที่ได้รับการยอมรับอย่างกว้างขวางหลายฉบับ ได้แก่ แผนภูมินิวไคลด์คาร์ลสรูเอ (Karlsruhe Nuclide Chart), แผนภูมิสเตรัสบูร์ก (Strasbourg Universal Nuclide Chart), แผนภูมิจากหน่วยงานพลังงานปรมาณูแห่งญี่ปุ่น (JAEA) และแผนภูมิจากห้องปฏิบัติการพลังงานปรมาณู Knoll ในสหรัฐอเมริกา

รูปแบบการสลายตัวที่ปรากฏในแผนภูมิ

• การแผ่รังสีโพซิตรอนหรือการจับยึดอิเล็กตรอน: นิวไคลด์จะเคลื่อนที่ในแนวทแยงลงและไปทางขวา
• การแผ่โปรตอน: นิวไคลด์จะเคลื่อนที่ลงหนึ่งตำแหน่ง
• การแผ่นิวตรอน: นิวไคลด์จะเคลื่อนที่ไปทางซ้ายหนึ่งตำแหน่ง
• การสลายตัวแบบแอลฟา: นิวไคลด์จะเคลื่อนที่ในแนวทแยงลงและไปทางซ้ายสองตำแหน่ง
• การแบ่งตัวแบบฉับพลัน (Spontaneous fission): การแตกตัวของนิวเคลียสขนาดใหญ่
• การสลายตัวแบบเบต้า: นิวไคลด์จะเคลื่อนที่ในแนวทแยงขึ้นและไปทางซ้าย

แนวโน้มและลักษณะสำคัญในแผนภูมินิวไคลด์

เมื่อพิจารณาแผนภูมิในรูปแบบที่จำนวนโปรตอน (Z) เพิ่มขึ้นไปทางขวา และจำนวนนิวตรอน (N) เพิ่มขึ้นลงด้านล่าง จะพบแนวโน้มที่สำคัญดังนี้:

การจัดกลุ่มนิวไคลด์

• ไอโซโทป (Isotopes): นิวไคลด์ที่มีจำนวนโปรตอนเท่ากันแต่จำนวนนิวตรอนต่างกัน จะเรียงตัวกันในแนวตั้ง
• ไอโซโทน (Isotones): นิวไคลด์ที่มีจำนวนนิวตรอนเท่ากันแต่จำนวนโปรตอนต่างกัน จะเรียงตัวกันในแนวนอน
• ไอโซบาร์ (Isobars): นิวไคลด์ที่มีจำนวนนิวคลีออน (เลขมวล) เท่ากัน แต่มีจำนวนโปรตอนและนิวตรอนต่างกัน จะเรียงตัวในแนวทแยงจากล่างซ้ายไปบนขวา
• ไอโซไดอาเฟอร์ (Isodiaphers): นิวไคลด์ที่มีผลต่างระหว่างจำนวนนิวตรอนและโปรตอน (N−Z) เท่ากัน จะเรียงตัวในแนวทแยงจากบนซ้ายไปล่างขวา

ข้อสังเกตด้านเสถียรภาพ

• เส้นขอบเขตการหลุด (Drip Lines): นิวไคลด์ที่อยู่นอกเส้นขอบเขตการหลุดของนิวตรอน (ด้านล่างซ้าย) จะสลายตัวโดยการแผ่นิวตรอน ส่วนนิวไคลด์ที่อยู่นอกเส้นขอบเขตการหลุดของโปรตอน (ด้านบนขวา) จะสลายตัวโดยการแผ่โปรตอน
• เกาะแห่งเสถียรภาพ (Island of Stability): เป็นบริเวณสมมติในกลุ่มนิวไคลด์ธาตุหนัก (Transuranic elements) ที่เชื่อว่าจะมีไอโซโทปที่มีความเสถียรมากกว่าธาตุหนักอื่นๆ รอบข้าง
• สัดส่วนโปรตอนและนิวตรอน: สำหรับธาตุที่มีเลขอะตอมมากกว่า 20 (แคลเซียม) จะไม่มีนิวไคลด์เสถียรที่มีจำนวนโปรตอนและนิวตรอนเท่ากัน นิวเคลียสของธาตุหนักจำเป็นต้องมีนิวตรอนมากกว่าโปรตอนเพื่อรักษาเสถียรภาพ
• นิวไคลด์เสถียรที่หายาก: มีนิวไคลด์เสถียรเพียงไม่กี่ชนิดที่มีจำนวนโปรตอนและนิวตรอนเป็นเลขคี่ทั้งคู่ เช่น ไฮโดรเจน-2, ลิเธียม-6, โบรอน-10, ไนโตรเจน-14 และแทนทาลัม-180m
