เครื่องขยายสัญญาณไฟฟ้า

เครื่องขยายสัญญาณไฟฟ้า (Electronic Amplifier) หรือที่เรียกสั้นๆ ว่า แอมป์ (Amp) คืออุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่เพิ่มขนาดหรือความแรงของสัญญาณไฟฟ้า ซึ่งอาจอยู่ในรูปของแรงดันไฟฟ้า (Voltage) หรือกระแสไฟฟ้า (Current) ที่เปลี่ยนแปลงตามเวลา โดยเครื่องขยายสัญญาณจะใช้พลังงานจากแหล่งจ่ายไฟภายนอกเพื่อเพิ่มแอมพลิจูด (Amplitude) ของสัญญาณที่ป้อนเข้าทางขั้วอินพุต และส่งสัญญาณที่มีขนาดใหญ่ขึ้นออกทางขั้วเอาต์พุตในสัดส่วนที่สัมพันธ์กัน

หลักการทำงานและอัตราขยาย

ประสิทธิภาพในการขยายสัญญาณของเครื่องขยายสัญญาณจะถูกวัดด้วยค่าที่เรียกว่า อัตราขยาย (Gain) ซึ่งเป็นอัตราส่วนระหว่างสัญญาณเอาต์พุตต่อสัญญาณอินพุต ไม่ว่าจะเป็นในรูปของแรงดันไฟฟ้า กระแสไฟฟ้า หรือกำลังไฟฟ้า โดยนิยามทางเทคนิค เครื่องขยายสัญญาณคือวงจรที่มีอัตราขยายกำลัง (Power Gain) มากกว่าหนึ่ง

เครื่องขยายสัญญาณอาจอยู่ในรูปแบบของอุปกรณ์แยกชิ้น หรือเป็นวงจรย่อยที่ฝังอยู่ภายในอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ซึ่งถือเป็นองค์ประกอบพื้นฐานที่พบได้ในอุปกรณ์อิเล็กทรอนิกส์เกือบทุกชนิดในปัจจุบัน

การแบ่งประเภทของเครื่องขยายสัญญาณ

เครื่องขยายสัญญาณสามารถจำแนกได้หลายรูปแบบตามเกณฑ์ที่แตกต่างกัน ดังนี้:

จำแนกตามความถี่ของสัญญาณ

• เครื่องขยายสัญญาณเสียง (Audio Amplifiers): ขยายสัญญาณที่มีความถี่ต่ำกว่า 20 kHz ซึ่งเป็นช่วงที่หูมนุษย์สามารถได้ยิน
• เครื่องขยายสัญญาณความถี่วิทยุ (Radio Frequency Amplifiers - RF): ขยายสัญญาณที่มีความถี่อยู่ในช่วงตั้งแต่ 20 kHz ไปจนถึง 300 GHz
• เครื่องขยายสัญญาณสำหรับงานควบคุมและเครื่องมือวัด (Servo and Instrumentation Amplifiers): ออกแบบมาเพื่อทำงานกับสัญญาณความถี่ต่ำมากจนถึงกระแสตรง (DC)

จำแนกตามตำแหน่งในระบบสัญญาณ

• ปรีแอมพลิฟายเออร์ (Preamplifier): วงจรขยายขั้นต้นที่ทำหน้าที่ขยายสัญญาณที่อ่อนมากจากแหล่งกำเนิดสัญญาณให้มีความแรงเพียงพอที่จะส่งต่อไปยังขั้นตอนการประมวลผลถัดไป
• พาวเวอร์แอมพลิฟายเออร์ (Power Amplifier): วงจรขยายขั้นสุดท้ายที่ทำหน้าที่เพิ่มกำลังไฟฟ้าของสัญญาณให้สูงพอที่จะขับโหลด เช่น ลำโพง หรือเสาอากาศ

ประวัติและวิวัฒนาการ

ความต้องการในการขยายสัญญาณไฟฟ้าเกิดขึ้นพร้อมกับการพัฒนาเทคโนโลยีการสื่อสารทางเสียง โดยเฉพาะโทรศัพท์ที่จดสิทธิบัตรในปี 1876 ซึ่งทำให้เกิดความจำเป็นในการเพิ่มความแรงของสัญญาณเพื่อส่งข้อมูลผ่านระยะทางที่ไกลขึ้น

ยุคหลอดสุญญากาศ

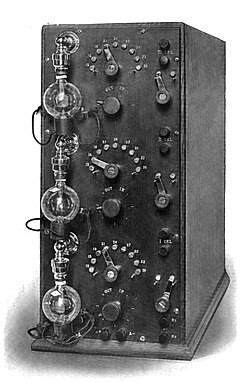

อุปกรณ์ตัวแรกที่สามารถขยายสัญญาณได้อย่างมีประสิทธิภาพคือ หลอดสุญญากาศไตรโอด (Triode Vacuum Tube) ซึ่งประดิษฐ์โดย ลี เด ฟอเรสต์ (Lee de Forest) ในปี 1906 และนำไปสู่การสร้างเครื่องขยายสัญญาณเครื่องแรกๆ ในช่วงปี 1912 ในยุคแรก หลอดสุญญากาศถูกเรียกว่า "รีเลย์อิเล็กตรอน" (Electron Relay) ก่อนที่คำว่า "แอมพลิฟายเออร์" (Amplifier) จะถูกนำมาใช้แพร่หลายในช่วงปี 1915

เทคโนโลยีหลอดสุญญากาศได้ปฏิวัติวงการไฟฟ้าและอิเล็กทรอนิกส์ ทำให้เกิดระบบโทรศัพท์ทางไกล, ระบบกระจายเสียงสาธารณะ, วิทยุกระจายเสียง, ภาพยนตร์มีเสียง, การบันทึกเสียง, เรดาร์, โทรทัศน์ และคอมพิวเตอร์รุ่นแรกๆ

การพัฒนาทางทฤษฎีและยุคทรานซิสเตอร์

ในช่วงทศวรรษ 1920 ถึง 1940 ห้องปฏิบัติการเบลล์ (Bell Telephone Laboratories) ได้พัฒนาทฤษฎีทางคณิตศาสตร์เกี่ยวกับเครื่องขยายสัญญาณ โดยในปี 1934 แฮโรลด์ แบล็ก (Harold Black) ได้นำเสนอแนวคิด การป้อนกลับแบบลบ (Negative Feedback) ซึ่งช่วยลดความเพี้ยน (Distortion) ของสัญญาณได้อย่างมาก แม้จะต้องแลกกับอัตราขยายที่ลดลง

ต่อมาในช่วงทศวรรษ 1960 และ 1970 ทรานซิสเตอร์ (Transistor) ได้เข้ามาแทนที่หลอดสุญญากาศในอุปกรณ์ส่วนใหญ่ เนื่องจากมีขนาดเล็กกว่า กินไฟน้อยกว่า และมีความทนทานมากกว่า อย่างไรก็ตาม หลอดสุญญากาศยังคงมีการใช้งานอยู่ในบางแอปพลิเคชันเฉพาะทางในปัจจุบัน
