แผ่นทดสอบสัญญาณโทรทัศน์

แผ่นทดสอบสัญญาณโทรทัศน์ (Test card) หรือที่รู้จักในชื่อ รูปแบบการทดสอบ (Test pattern) หรือสัญญาณเปิด-ปิดสถานี เป็นสัญญาณภาพที่สถานีโทรทัศน์ใช้แพร่ภาพในช่วงเวลาที่เครื่องส่งสัญญาณยังทำงานอยู่แต่ไม่มีการออกอากาศรายการปกติ เช่น ในช่วงก่อนเริ่มรายการแรกของวันหรือหลังจบรายการสุดท้ายของวัน โดยมักจะมีการส่งสัญญาณเสียงเป็นเสียงบี๊บ (Bleep sound) หรือเสียงโทนความถี่เดียวควบคู่ไปด้วย

วิวัฒนาการของแผ่นทดสอบสัญญาณ

แผ่นทดสอบสัญญาณถูกนำมาใช้ตั้งแต่ยุคแรกเริ่มของการแพร่ภาพโทรทัศน์ โดยมีพัฒนาการแบ่งออกเป็นหลายระยะดังนี้:

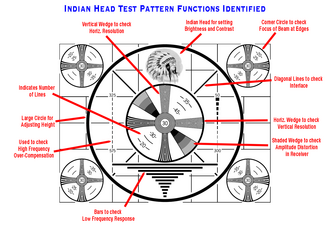

• ยุคแผ่นภาพกายภาพ: ในระยะแรก แผ่นทดสอบเป็นแผ่นป้ายจริงที่นำมาวางหน้ากล้องโทรทัศน์ เพื่อให้วิศวกรสามารถปรับคุณภาพของภาพได้อย่างง่ายดาย ซึ่งปัจจุบันยังคงมีการใช้แผ่นภาพลักษณะนี้ในการปรับเทียบ (Calibration) และการจัดวางตำแหน่ง (Alignment) ของกล้องวิดีโอและเครื่องบันทึกภาพ
• ยุคหลอดโมโนสโคป (Monoscope): ตั้งแต่ทศวรรษ 1950 มีการนำหลอดโมโนสโคปมาใช้เพื่อสร้างภาพทดสอบ ซึ่งช่วยให้สถานีไม่ต้องใช้กล้องโทรทัศน์จ้องไปที่แผ่นป้ายตลอดเวลาในช่วงที่ไม่มีรายการ
• ยุคสัญญาณอิเล็กทรอนิกส์: ในช่วงปลายทศวรรษ 1960 ถึง 1980 เริ่มมีการใช้รูปแบบการทดสอบที่สร้างขึ้นด้วยระบบอิเล็กทรอนิกส์ ซึ่งไม่จำเป็นต้องพึ่งพากล้อง และสามารถทดสอบพารามิเตอร์ที่ซับซ้อนขึ้นได้ เช่น การถอดรหัสสี (Color decoding), สัญญาณซิงค์ (Sync), อัตราเฟรมต่อวินาที และการตอบสนองต่อความถี่ โดยมักใช้ร่วมกับอุปกรณ์อย่างเวกเตอร์สโคป (Vectorscope) เพื่อการปรับแต่งที่แม่นยำ
• ยุคดิจิทัล: ในปัจจุบัน แผ่นทดสอบสัญญาณดิจิทัลถูกนำมาใช้เพื่อตรวจสอบคุณสมบัติเฉพาะของสัญญาณดิจิทัล เช่น การแก้ไขข้อผิดพลาด (Error correction), การสุ่มตัวอย่างโครมา (Chroma subsampling) และอัตราส่วนภาพ (Aspect ratio) นอกจากนี้ยังขยายการใช้งานไปยังจอแสดงผลดิจิทัลขนาดใหญ่ เช่น จอ LED Wall และเครื่องโปรเจกเตอร์

รายละเอียดทางเทคนิค

แผ่นทดสอบสัญญาณมักประกอบด้วยรูปแบบต่างๆ เพื่อให้สามารถปรับแต่งกล้องและเครื่องรับโทรทัศน์ให้แสดงภาพได้อย่างถูกต้อง ตัวอย่างที่แพร่หลายที่สุดคือ SMPTE color bars ซึ่งเป็นแถบสีที่ผ่านการปรับเทียบมาตรฐาน เพื่อให้วิศวกรสามารถปรับค่าโครมา (Chroma) และทินท์ (Tint) ได้อย่างแม่นยำ

ในมาตรฐาน SMPTE จะมีการกำหนดระดับสีดำแอนะล็อก (Analog black) ที่ 7.5 IRE หรือระดับ Setup ของ NTSC, สีขาวเต็ม (Full white) ที่ 100 IRE และระดับ "ดำกว่าดำ" (Sub-black หรือ Blacker-than-black) ที่ 0 IRE ซึ่งช่วยให้ผู้ใช้งานสามารถปรับความสว่าง (Brightness) และความคมชัด (Contrast) ได้ถึงขีดสุดของความสามารถในการรับรู้

การใช้งานในด้านอื่นๆ

นอกจากการปรับจูนภาพแล้ว แผ่นทดสอบสัญญาณยังถูกนำมาใช้ในกรณีดังนี้:

• การวัดขอบเขตการครอบคลุม: ในอดีต เช่น การเตรียมการบริการ ITV ในสหราชอาณาจักรช่วงทศวรรษ 1950 มีการใช้แผ่นทดสอบที่มีเส้นหยักในวงกลมเพื่อช่วยให้ผู้รับชมและนักวิทยุสมัครเล่นสามารถคำนวณระยะห่างระหว่างเครื่องรับและเครื่องส่ง เพื่อวิเคราะห์ปัญหาภาพซ้อน (Ghosting)
• การแสดงผลในงานอีเวนต์: ในคอนเสิร์ตหรือการแสดงสด จะมีการใช้รูปแบบการทดสอบที่หลากหลาย เช่น แถบไล่เฉดสี (Gradient monotone bars) เพื่อทดสอบความสว่างและสี, รูปแบบตาราง (Crosshatch pattern) เพื่อทดสอบอัตราส่วนภาพและการรวมแสง (Convergence) และขอบพิกเซลเดี่ยวเพื่อทดสอบการตัดขอบภาพ (Over-scanning)

ประวัติความเป็นมา

แผ่นทดสอบสัญญาณมีประวัติยาวนานพอๆ กับการแพร่ภาพโทรทัศน์ โดยมีการบันทึกการใช้งานโดย BBC ในสหราชอาณาจักรตั้งแต่การส่งสัญญาณแบบกลไก 30 เส้นของ Baird ในปี 1934 และมีการใช้ในฝรั่งเศสช่วงสงครามโลกครั้งที่สอง

รูปแบบของแผ่นทดสอบได้พัฒนาจากการเป็นเพียงสัญญาณจูนนิ่ง (Tuning signals) ไปสู่การมีเส้นตาราง (Gratings) เพื่อทดสอบความละเอียด (Resolution), ตารางกริดเพื่อปรับรูปทรงเรขาคณิตของภาพ และแถบระดับสีเทา (Grayscale) เพื่อปรับความสว่างและความคมชัด เช่นที่เห็นในแผ่นทดสอบ 819 เส้นของ Radiodiffusion-Télévision Française ในปี 1953
