Digital Visual Interface (DVI) คืออะไร? เจาะลึกการทำงานและประเภท
สรุปใจความสำคัญ
- DVI พัฒนาโดย Digital Display Working Group (DDWG) เพื่อส่งสัญญาณวิดีโอแบบไม่บีบอัด
- DVI-I สามารถรองรับได้ทั้งสัญญาณดิจิทัลและอนาล็อก ในขณะที่ DVI-D รองรับเฉพาะดิจิทัล
- ระบบ Dual-link DVI สามารถเพิ่มแบนด์วิดท์เพื่อรองรับความละเอียดหน้าจอที่สูงกว่า Single-link
Digital Visual Interface (DVI) คืออินเทอร์เฟซการแสดงผลวิดีโอที่พัฒนาโดย Digital Display Working Group (DDWG) โดยมีจุดประสงค์เพื่อสร้างมาตรฐานอุตสาหกรรมสำหรับการส่งข้อมูลวิดีโอดิจิทัลแบบไม่บีบอัด เพื่อเชื่อมต่อแหล่งกำเนิดวิดีโอ เช่น การ์ดจอคอมพิวเตอร์ เข้ากับอุปกรณ์แสดงผล เช่น จอภาพคอมพิวเตอร์
ประวัติความเป็นมา
ก่อนที่จะมี DVI มีความพยายามในการสร้างมาตรฐานการเชื่อมต่อแบบอนาล็อก (VGA) ให้ทันสมัยขึ้น เช่น Enhanced Video Connector (EVC) และ Plug & Display (P&D) อย่างไรก็ตาม DVI ได้รับการยอมรับอย่างกว้างขวางมากกว่าเนื่องจากสามารถรองรับสัญญาณดิจิทัลและอนาล็อกได้ในพอร์ตเดียว (ในบางรุ่น) และรองรับความละเอียดที่สูงกว่าผ่านระบบ Dual-link TMDS
การทำงานทางเทคนิค
รูปแบบการส่งสัญญาณวิดีโอดิจิทัลของ DVI ใช้พื้นฐานจาก panelLink ซึ่งใช้การเชื่อมต่อแบบอนุกรมความเร็วสูงที่เรียกว่า Transition Minimized Differential Signaling (TMDS)
TMDS และการส่งข้อมูล
ข้อมูลพิกเซลของวิดีโอดิจิทัลจะถูกส่งผ่านคู่สาย TMDS ซึ่งมีความทนทานต่อสัญญาณรบกวนทางไฟฟ้าและสัญญาณรบกวนแบบอนาล็อก
- Single link: มีคู่สาย TMDS 4 คู่ โดย 3 คู่ส่งข้อมูล RGB (แดง, เขียว, น้ำเงิน) และอีก 1 คู่ส่งสัญญาณนาฬิกา (Clock) รองรับความละเอียดสูงสุด 1920 × 1200 ที่ 60 Hz
- Dual link: เพิ่มจำนวนคู่สาย TMDS เพื่อเพิ่มแบนด์วิดท์เป็นสองเท่า ทำให้รองรับความละเอียดได้สูงขึ้นถึง 2560 × 1600 ที่ 60 Hz หรือรีเฟรชเรทที่สูงขึ้นในความละเอียดต่ำ
ความเข้ากันได้และการเชื่อมต่อ
DVI ถูกออกแบบมาให้รองรับการทำงานร่วมกันได้หลายรูปแบบ:
- DVI-D (Digital only): รองรับเฉพาะสัญญาณดิจิทัลเท่านั้น
- DVI-I (Integrated): รองรับทั้งสัญญาณดิจิทัลและอนาล็อก ทำให้สามารถใช้งานร่วมกับสาย VGA ได้ผ่านตัวแปลง

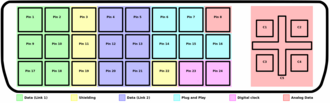

- DDC (Display Data Channel): พอร์ต DVI มีพินสำหรับ DDC ซึ่งช่วยให้การ์ดจอสามารถอ่านข้อมูล EDID ของจอภาพ เพื่อให้ทราบถึงความละเอียดและคุณสมบัติของจอภาพโดยอัตโนมัติ
คำถามที่พบบ่อย
DVI-D และ DVI-I ต่างกันอย่างไร?
DVI-D คือพอร์ตที่ส่งสัญญาณดิจิทัลเพียงอย่างเดียว (Digital only) ส่วน DVI-I คือพอร์ตที่ส่งสัญญาณได้ทั้งดิจิทัลและอนาล็อก (Integrated) ซึ่งทำให้ DVI-I สามารถแปลงเป็น VGA ได้
DVI Single-link และ Dual-link ต่างกันกันอย่างไร?
Single-link รองรับความละเอียดสูงสุดประมาณ 1920 x 1200 ที่ 60Hz ในขณะที่ Dual-link สามารถเพิ่มแบนด์วิดท์เพื่อส่งข้อมูลภาพที่มีความละเอียดสูงขึ้น เช่น 2560 x 1600 ที่ 60Hz
DVI ยังคงเป็นมาตรฐานที่นิยมใช้ในปัจจุบันหรือไม่?
DVI ได้ถูกแทนที่ด้วยมาตรฐานที่คโนโลยีที่สูงกว่าอย่าง HDMI และ DisplayPort ซึ่งรองรับทั้งภาพและเสียงในสายเส้นเดียว แต่ DVI ยังคงพบได้ในอุปกรณ์รุ่นเก่า
